Batería WL Wire line
- Batería diseñada para la perforación wire line con extracción de testigo en formaciones blandas, medias y duras.
- El testigo se extrae mediante la recuperación del tubo interior y la cabeza a través de la sarta de perforación, las varillas permanecen dentro del sondeo hasta que la corona necesita ser reemplazada.
- Se reduce el tiempo de operación de la perforación convencional, al poder eliminarse las maniobras de subida y bajada del varillaje cada vez que se llena el tubo testigo.
- Se suministra en los diámetros de perforación estándar desde “N” hasta “P”.
- Batería tipo: NWL, HWL, PWL.

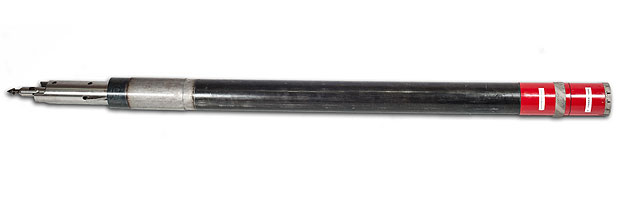

 Conjunto |

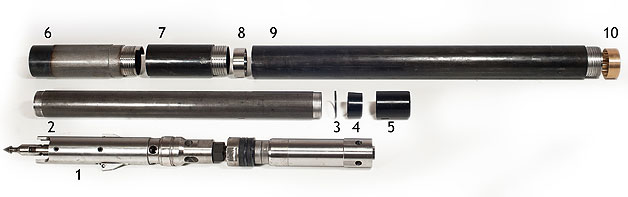

 Despiece |
NWL HWL PWL BATERÍA TIPO WIRE LINE |
||
| Descripción | Componentes | |
| Batería completa, 1,5 m / 5ft | 1.- Conjunto Cabeza (con indicador de llegada) | |
| Batería completa, 3,0 m /10ft | 2.- Tubo interior, 1,5m, 3,0m | |
| 3.- Anillo de freno | ||
| 4.- Muelle | ||
| 5.- Caja portamuelle | ||
| 6.- Cabeza guarnecida | ||
| 7.- Manguito adaptador | ||
| 8.- Anillo de suspensión | ||
| 9.- Tubo exterior, 1.5m/5ft, 3.0m/10ft | ||
| 10.- Estabilizador del tubo interior | ||

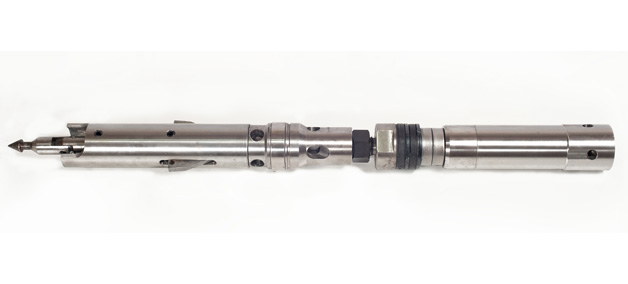

Cabeza conjunto
Conjunto
|

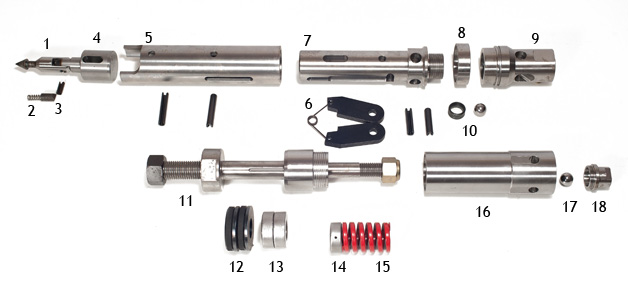

Despiece
|
NWL HWL PWL CABEZA WIRE LINE COMPONENTES |
||
| Descripción | Componentes | |
| 1.- Espiga | 10.- Indicador de llegada | |
| 2.- Muelle de compresión | 11.- Eje de la cabeza | |
| 3.- Trinquete | 12.- Válvulas de cierre | |
| 4.- Base de espiga | 13.- Rodamiento de bolas | |
| 5.- Caja de cerrojos | 14.- Cojinete eje | |
| 6.- Cerrojos | 15.- Muelle de compresión | |
| 7.- Cuerpo cerrojos superior | 16.- Conjunto cubierta del tubo interior | |
| 8.- Casquillo de suspensión | 17.- Bola de acero | |
| 9.- Cuerpo cerrojos inferior | 18.- Cuerpo válvula control | |
